顶装式液位计工作原理

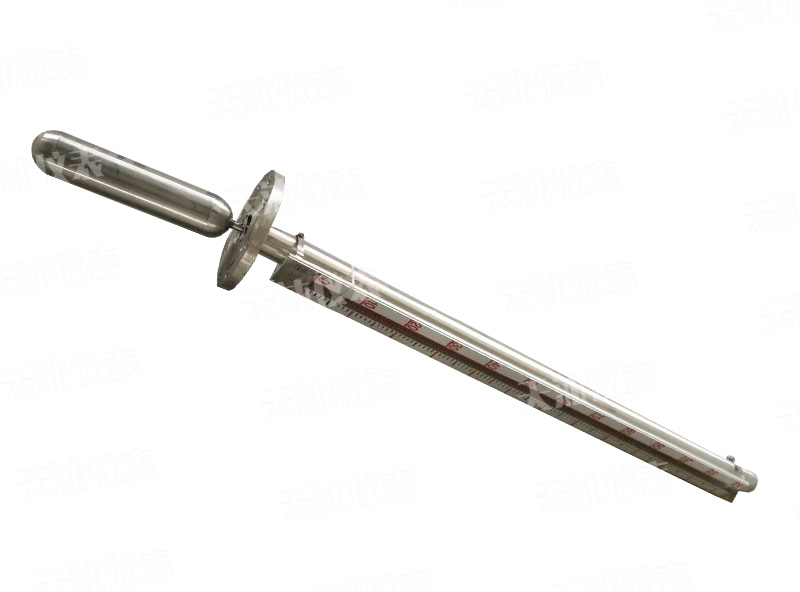

该顶装式液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

　　1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计

　　2、 适用于粘度较大的液体介质

灵蛇网3、 显示器的观察方向可任意改变

灵蛇网4、 其他特点和UFZ特点相同

选用须知:

　　1、 防腐型公称压力≤1.0MPa。

　　2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。

灵蛇网3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。

灵蛇网　　4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

　　安装使用和维护:

灵蛇网　　1、 液位计护导管和主体导管必须保持垂直

灵蛇网　　2、 连杆不能弯曲，必须挺直插入

3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
   主要技术指标
  1、量程范围（mm）：300～19000
  2、介质密度（g/cm3）：0.5～2
  3、介质粘度： ≤0.02Pa.S
  4、工作温度℃：-40～350
  5、压力等级（MPa）：≤32
  6、测量精度（mm）：≤±10
  7、安装方式：侧装式、顶装式、底装式
  8、防护等级：IP65
  9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
  10、传输方式：4～20mA 或 开关量
  11、接口法兰：PN4.0　DN25　HG20593（侧装式）
  PN1.0　DN100　HG20593（顶装式、底装式），可以根据用户的需要特殊定制。 注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
