概述

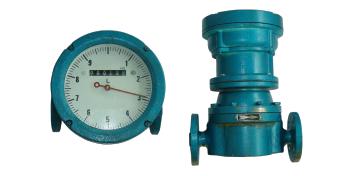

旋转活塞式流量计灵蛇网是容积式流量计的一种,它不但具备一般容积式流量计适用于多种介质,耐高温、耐高压、精度高、运行可靠等优点,更适用于高粘度的计量。它的特点是结构简单,拆装便捷省时。计量部件如需清洗,可以无须特殊工具,很方便地将其从壳体上拆下,清洗后无须调整即可复位,也不影响计量精度。旋转活塞流量计具有现场指示型和远传型两种,可实现管道流量远距离的集中控制。

独具特点

1.活塞实现旋浮运动,磨损极小(一般免维护)。

灵蛇网2.体积小,重量轻,拆装便捷省时。

3.活塞腔体运行空间大,介质中微小颗粒可自行排出。

4.计数器采用液晶显示,能显示瞬时流量、累积流量、班次流量。

5.输出信号:4~20mA或1~10VDC

技术参数

1.公称通径(MM):DN15、25、32、50、80

灵蛇网2.基本误差(％):0.2、0.3、0.5

3.最大工作压力(MPa):1.6、2.5、4.0

灵蛇网4.流量范围(m3/h):DN15,0.05~0.80;DN80,6.0~60;DN25,0.20~1.80;DN100,10~100;DN40(32),0.60~3.60;DN150,25~250;DN50,3.0~32

5.温度范围(℃):0~60;0~280(加散热筒)

灵蛇网6.介质粘度(mPa.s):1~3000

7.管道连接法兰:GB9113.4-2000

8.材料系列:①铸钢系列  ②不锈钢系列
